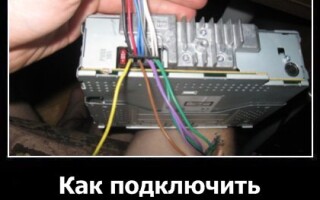

Как подключить автомагнитолу?

Наверняка, многие из вас приобретая для своего автомобиля новую акустику или автомагнитолу, доверяли подключение всего этого каким-то специалистам,  к стати вот статья, о том как выбрать автомагнитолу . По сути это верный выбор, но при одном условии, что вы доверили подключение именно профессионалу,  а не  соседу по гаражу, который вас заверил, что, мол, он и есть такой профессионал: что там всего провода по цветам подключить, делов то. Но знаете ли вы, что, при кажущейся простоте, вы рискуете в лучшем случае получить некачественный звук, а в худшем полностью угробить вашу покупку. Поэтому доверяйте установку либо профессионалу, либо рассчитывайте в этом деле исключительно на свои силы. Эта статья как раз и расскажет вам, как правильно подключить автомагнитолу самостоятельно.

Что необходимо чтобы подключить автомогнитолу своими руками?

Итак, вам понадобятся: набор отверток, тестер и  изоляционный  материал, коим может выступить, как обычная изолента, так и термоусадочные кембрики. Помимо инструмента вам еще необходимо будет обзавестись для этой процедуры своим дорогим свободным временем, которого может потребоваться  от 5 минут до полноценного рабочего дня.

Крепление автомагнитолы.

До начала процесса подключения самой автомагнитолы,  сперва стоит разобраться с ее креплением непосредственно к кузову автомобиля. Размер и крепление универсальных автомагнитол стандартизирован под два их вида. Какие? Читайте ниже. Сегодня большинство автомобилей позволяющих смену автомагнитолы поддерживают такие стандарты, самое главное – раздобрятся, какой из них у вас, и какая магнитола подойдет именно к вашему автомобилю.

Подключение автомагнитолы когда все разъемы подходят.

Само же подключение автомагнитолы может оказаться весьма простым. Так будет в том случае, когда в автомобиле уже проложены все необходимые провода от аккумуляторной батареи, массы, акустики и антенного провода, также при этом имеются все разъёмы, подходящие к вашей магнитоле. В установке такой магнитола все просто: нужно лишь соединить все разъёмы. Закрепляем ее согласно инструкции и все, наслаждаемся новым звуком. Обратить внимание стоит при подключении лишь на один момент — соответствует ли разводка проводов в подводящем разъеме с разводкой на самой автомагнитоле. Если проводкой все в порядке, то вам крупно повезло и подключение не займет у вас  больше пяти минут.

Когда разъемы не подходят.

Следующая ситуация аналогична предыдущей: все провода выведены к разъему либо разъемам, но они не подходят к вашей магнитоле. При таком стечении обстоятельств самым простым и лучшим вариантом будет приобретение специального переходника под ваши разъёмы, благо рынок сегодня ими богат. Приобрести такой переходник, скорее всего, получиться в том же месте, где и была приобретена автомагнитола либо в подобных местах. Хотя очень часто переходник под ISO стандарт уже входит в комплект автомагнитолы.

Когда разъемы не соответствуют стандарту ISO.

Последний вариант будет бесполезным, если в вашем автомобиле разъёмы не соответствуют стандарту ISO, а хуже всего, если предыдущий хозяин, в случае, если ваше авто подержанное, уже что-то переделывал до вас. В таком случае и если других готовых переходников найти не удалось, то вам придется приобрести так называемые ISO разъемы для вашего автомобиля и заменить на них имеющиеся. Это редкость, конечно, при том количестве «мишуры», которой завалили рынки наши китайские друзья, но бывает всякое.

Советы при замене разъемов.

Сама замена не представиться вам довольно трудным занятием, если цветовая маркировка проводов совпадает. Однако запомните несколько советов:

  • перед началом работ обязательно отсоедините положительную клемму от аккумуляторной батареи;
  • провода от старого разъема откусывайте по одному и соединяйте с новым, это позволит избежать путаницы;
  • хорошо соединяйте провода, а лучше пропаивайте места их соединений, это позволит избежать посторонних шумов и искажений, которые могут появиться при ненадежном контакте.

Последним этапом в данной процедуре должно стать надежная изоляция мест соединения. Наилучший вариант  — это изоляция с помощью специальных термоусадочных кембриков, которые при нагревании уменьшаются в размере и надежно изолируют места соединения. Но за их отсутствием можно воспользоваться и обычной изолентой.

Работа по присоединению нового разъема изначально может быть осложнена отсутствием либо неправильной цветовой маркировкой проводов. В данном случае имеющуюся проводку необходимо будет прозвонить тестером, а также, при необходимости, прокинуть дополнительные провода.

Как прозвонить проводку?

На самой процедуре прозвонки досконально останавливаться не буду, но подскажу один секрет, как с помощью просто батарейки разобраться с полярностью акустики, не отсоединяя штекеры непосредственно от нее. Для этого подключите провода, идущие от одного из динамиков, к батарейке. Если провода были определены верно, то вы услышите щёлочек передвижения диффузора одного из динамиков. Обратите внимание, в какую сторону он двигается при этом. Если он выдвигается наружу, то полярность подключения к батарейке правильная и, следовательно, провод, который был подключен к плюсу батарейки, будет является положительным и у акустики. Отметьте полярность и расположение динамика на проводах, приклеив стикеры хотя бы из того же бумажного малярного скотча. Такая маркировка в будущем, возможно, может пригодиться при следующей замене автомагнитолы. И еще один момент: батарейку необходимо присоединять не дольше, чем на секунду, в противном случае вы можете повредить динамик.

Подключение автомагнитолы  с самостоятельной монтировкой проводов.

Все это был первый, самой простой способ того, как подключить автомагнитолу самому. Теперь же давайте поговорим о втором, более сложном, когда проводку для автомагнитолы необходимо монтировать заново  либо она отсутствует вовсе.

Такой вариант крайне редкий для современного автомобиля, но он также возможен. И в такой ситуации вам необходимо будет приобрести комплект проводов. Для акустики конечно желательно приобретение специальных проводов для акустики. А для подачи питания от аккумуляторной батареи также должен быть хороший медный многожильный провод, сечением не менее 4 мм2. Длину проводов необходимо подбирать индивидуально, но учтите, длина должна быть максимально короткой, а провод при этом не должен идти внатяжку.

Схема подключения автомагнитолы.

Разобраться с разводкой от самой магнитолы, вам поможет инструкция либо маркировка на задней панели самой автомагнитолы.

Питание современной магнитолы осуществляется обычно через жёлтый силовой «плюс», который должен быть подключен к положительной клейме аккумулятора.  Другим вариантом является ее подключение к соответствующему проводу  внутри салона, имеющему постоянное подключение к аккумуляторной батарее и надлежащее сечение провода. Ни в коем случае не подключайте данный провод к проводу прикуривателя либо подобным ему.

С подключением провода «массы» (обычно монтируется проводом черного цвета) проблем возникнуть не должно, надежно закрепите данный провод винтом на кузове автомобиля.

Второй «плюс» (обычно красного цвета) подключается к замку зажигания, к проводу, на который подается напряжение во время включения зажигания либо в режиме «ACC». Такое подключение делает возможным включения автомагнитолы только во время включения зажигания. Некоторые автолюбители для того, чтобы возможность включения автомагнитолы была в любом положении замка зажигания, подключают данный провод совместно с силовым желтым, но такое подключение чревато тем, что возрастет нагрузка на аккумулятор во время стоянки автомобиля, так как автомагнитола будет постоянно находиться в дежурном режиме.

После того как вы разберетесь с проводами питания, приступайте к подводке проводов к динамикам. При этом обязательно учитываете полярность и их расположение. Ошибка в подключении полярности не приведёт к порче автомагнитолы, но значительно ухудшит общее звучание системы. О том, как разобраться с полярностью динамиков с помощью обычной батарейки, я описал выше.

Ну вот, если акустика и питание у вас подключены, можно заняться подключением антенны. Подключение пассивной антенны не требует особых навыков, просто подключите штекер в соответствующее гнездо. Немного сложнее будет подключение активной антенны, здесь помимо стандартного штекера нужно будет подвести от такой антенны  дополнительный провод питания к соответствующему контакту автомагнитолы (обычно такой контакт обозначен как ANT, AMP или REM).

Вот в принципе и все, что нужно знать при подключении автомагнитолы своими руками. Конечно, эта статья не претендует на звание инструкции в области самостоятельного подключения автомагнитолы, однако она будет очень полезна тем автовладельцам, которые чувствую в себе силы для такой процедуры, но почему-то не решаются самостоятельно ее осуществить, доверяя это дело посторонним людям. В любом случае, теперь вы знакомы с азами такой работы и даже если обратитесь к специалисту, то будете разговаривать с ним на одном языке и не позволите себя обмануть, если столкнётесь с непорядочным мастером.

Удачи вам!
